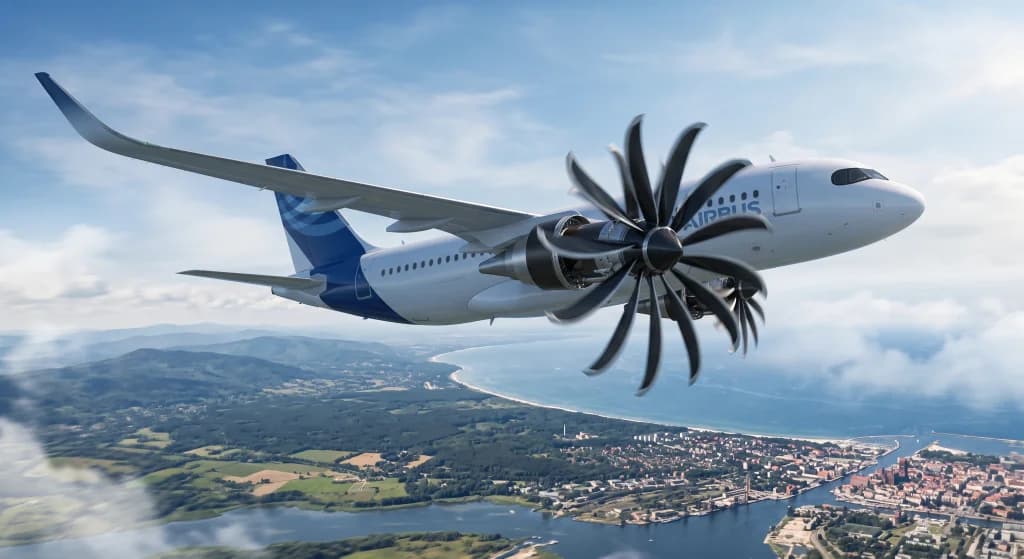

Silniki Open Rotor: Czy tak będą wyglądać turbiny za dekadę?

Wprowadzenie: Pożegnanie z gondolą i powrót rewolucyjnej koncepcji

Od ponad pół wieku sylwetka odrzutowca pasażerskiego pozostaje niemal niezmienna: smukły kadłub, skośne skrzydła i podwieszone pod nimi potężne, cylindryczne gondole skrywające silniki turbowentylatorowe. Przyzwyczailiśmy się do widoku gładkich obudów z wlotami powietrza o średnicy dochodzącej w największych maszynach do ponad trzech metrów. Jednak w laboratoriach aerotermodynamiki i na stanowiskach badawczych czołowych koncernów lotniczych świata przygotowywana jest rewolucja, która na zawsze zmieni ten krajobraz. Wyobraźmy sobie nowoczesny samolot wąskokadłubowy, pod którego skrzydłami pracują potężne, wirujące na otwartym powietrzu łopatki z włókna węglowego, całkowicie pozbawione tradycyjnej obudowy wlotowej. To nie anachronizm ani powrót do ery samolotów turbośmigłowych – to silnik z otwartym wentylatorem (Open Rotor), znany w nomenklaturze inżynieryjnej również jako undducted fan (UDF) lub propfan.

Koncepcja ta nie jest zupełnie nowa; narodziła się w cieniu kryzysu naftowego lat 70. XX wieku, lecz wówczas została pogrzebana przez spadające ceny ropy oraz dwa kardynalne mankamenty: ogłuszający hałas i ograniczenia materiałowe tamtej epoki. Dziś, pod bezwzględną presją dekarbonizacji, celów neutralności emisyjnej Net Zero 2050 oraz konieczności ścięcia zużycia paliwa o co najmniej 20% względem najnowocześniejszych jednostek CFM LEAP i Pratt & Whitney PW1000G, inżynierowie wyciągnęli zarzucone plany z archiwów. Uzbrojeni w superkomputery, zaawansowane kompozyty węglowe i rewolucyjne przekładnie planetarne, tacy giganci jak Safran i GE Aerospace w ramach programu CFM RISE (Revolutionary Innovation for Sustainable Engines) stawiają wszystko na jedną kartę. Czy za dekadę pasażerowie wsiądą do następców Airbusa A320neo i Boeinga 737 MAX napędzanych otwartymi wentylatorami?

Fizyka ciągu i sprawności: Dlaczego gondola stała się wrogiem inżynierów?

Aby zrozumieć, dlaczego konstruktorzy chcą dosłownie „zedrzeć skórę” z silnika odrzutowego, musimy cofnąć się do elementarnych praw aerotermodynamiki, które rządzą napędem lotniczym. Podstawowym wskaźnikiem sprawności współczesnego silnika odrzutowego jest sprawność napędowa (propulsive efficiency, $\eta_p$). Zgodnie z równaniem Froude'a, sprawność ta jest najwyższa wtedy, gdy silnik przyspiesza ogromną masę powietrza o bardzo małą wartość prędkości względnej, zamiast wyrzucać niewielką masę gazów z ogromną prędkością.

To właśnie ta zasada doprowadziła do ewolucji od dawnych silników jednoprzepływowych (turbojet) do turbowentylatorowych (turbofan) o coraz wyższym stopniu dwuprzepływowości (Bypass Ratio – BPR). W silnikach pierwszej generacji BPR wynosił zaledwie 1:1 lub 2:1. W nowoczesnych jednostkach napędzających współczesne samoloty wąskokadłubowe – takich jak CFM LEAP-1A – stosunek powietrza opływającego rdzeń do powietrza przepływającego przez komorę spalania wynosi około 11:1, a w silnikach Pratt & Whitney GTF sięga 12,5:1. Aby jednak wejść na kolejny poziom i osiągnąć stopień dwuprzepływowości rzędu 50:1, 70:1, a nawet 80:1, wentylator musi mieć gigantyczną średnicę – rzędu 3,5 do 4 metrów.

I tu inżynierowie trafiają na barierę nie do pokonania w ramach tradycyjnej architektury. Zbudowanie gondoli dla wentylatora o średnicy 4 metrów rodzi dramatyczne konsekwencje:

Opór aerodynamiczny gondoli: Zewnętrzna powierzchnia obudowy staje się tak potężna, że generowany przez nią opór profilowy i tarcia na prędkościach przelotowych (Mach 0.78–0.80) całkowicie niweluje zyski aerodynamiczne wynikające z większego wentylatora.
Masa konstrukcji: Obudowa wlotu powietrza, pierścienie przeciwoblodzeniowe, osłony rewizyjne, odwracacze ciągu oraz wewnętrzne wygłuszenia akustyczne ważyłyby setki dodatkowych kilogramów, obciążając skrzydła i wymuszając wzmocnienie całej struktury płatowca.
Ograniczenia skrajni podskrzydłowej: Samoloty wąskokadłubowe mają ograniczony prześwit między dolną krawędzią skrzydła a nawierzchnią pasa startowego. Zamontowanie silnika z gondolą o średnicy 4 metrów wymagałoby monstrualnie wysokiego, ciężkiego i skomplikowanego podwozia głównego.

Usunięcie zewnętrznej gondoli rozwiązuje te problemy za jednym zamachem. Pozwala na zastosowanie potężnego wirnika o niespotykanej dotąd powierzchni omiatania przy zminimalizowanym oporze czołowym i zredukowanej masie strukturalnej.

Lekcja historii: Dlaczego GE36 UDF z lat 80. trafił do muzeum?

Pomysł otwartego wentylatora nie narodził się wczoraj. Po kryzysie naftowym w 1973 roku, gdy cena baryłki ropy poszybowała w górę, agencja NASA uruchomiła program Advanced Turboprop Project (ATP). W latach 80. General Electric zbudował i przetestował w locie legendarny demonstrator GE36 UDF zamontowany na zmodyfikowanym Boeingu 727, a później na maszynie McDonnell Douglas MD-80.

GE36 był technicznym majstersztykiem tamtych lat: posiadał dwa przeciwbieżne wirniki (contra-rotating open rotors) napędzane bezpośrednio przez przeciwbieżne stopnie turbiny niskiego ciśnienia, bez użycia tradycyjnej przekładni mechanicznej. Testy w locie wykazały oszałamiającą redukcję zużycia paliwa o ponad 30% w porównaniu z ówczesnymi silnikami JT8D. Dlaczego więc projekt trafił do lamusa?

Zaważyły trzy czynniki. Po pierwsze, na przełomie lat 80. i 90. ceny ropy naftowej gwałtownie spadły, a linie lotnicze przestały być zdesperowane, by inwestować w radykalnie nowe technologie. Po drugie, ówczesna metalurgia tytanu i wczesne kompozyty nie pozwalały na optymalne ukształtowanie łopatek w trójwymiarowej przestrzeni. Jednak najważniejszą barierą okazał się ogłuszający, niemożliwy do zaakceptowania hałas.

Dwa przeciwbieżne rzędy łopatek obracały się tak blisko siebie, że aerodynamiczne ślady wirowe i strugi zrywane z pierwszego rzędu uderzały z ponaddźwiękową prędkością w krawędzie natarcia drugiego rzędu łopatek. Generowało to charakterystyczny, przeszywający terkot o wysokiej częstotliwości, który w trakcie testów w locie był wyraźnie słyszalny na ziemi, a wewnątrz kabiny pasażerskiej wywoływał uciążliwe wibracje. Silnik nie miał najmniejszych szans na spełnienie zaostrzających się norm hałasu ICAO, przez co program został definitywnie zamknięty.

Program CFM RISE: Jak współczesna inżynieria rozwiązuje dawne grzechy

Kiedy w 2021 roku konsorcjum CFM International (wspólne przedsięwzięcie GE Aerospace i Safran Aircraft Engines) ogłosiło powołanie programu RISE (Revolutionary Innovation for Sustainable Engines), świat lotniczy wstrzymał oddech. Nie chodziło o kolejną kosmetyczną modernizację tradycyjnego turbofana, lecz o pełnoprawne przywrócenie otwartego wentylatora w zupełnie nowej, zaawansowanej formule.

1. Architektura pojedynczego wirnika ze stoiskiem kierownic (Single-Stage Rotor + Stator)

Kluczową różnicą konstrukcyjną między dawnym GE36 a współczesną koncepcją RISE jest rezygnacja z dwóch wirujących w przeciwnych kierunkach rzędów łopatek. Zamiast tego zastosowano układ hybrydowy:

Rząd przedni: Jeden aktywny, obracający się wirnik wyposażony w potężne, trójwymiarowo profilowane łopatki o zmiennym kącie natarcia.
Rząd tylny: Nieruchomy wieniec łopatek kierujących (staton / variable-pitch stator vanes), które nie obracają się, lecz mają możliwość dynamicznej zmiany swojego kąta wychylenia.

Zastosowanie nieruchomych kierownic pozwala na „wyprostowanie” silnie skręconego strumienia zaśmigłowego generowanego przez obracający się wirnik przedni. Zamienia to energię kinetyczną zawirowań w czysty, osiowy ciąg bez generowania morderczych interferencji akustycznych, które trapiły dawne konstrukcje przeciwbieżne.

2. Rewolucja kompozytowa: Technologia 3D Woven RTM

Łopatki otwartego wentylatora pracują w znacznie trudniejszych warunkach niż tradycyjny wentylator osłonięty gondolą. Nie chroni ich żaden wlot powietrza, co oznacza bezpośrednią ekspozycję na uderzenia ptaków (bird strike), gradobicie, zassanie zanieczyszczeń z płyty lotniska (FOD) oraz zjawiska flatteru aeroelastycznego.

Odpowiedzią Safrana i GE jest zastosowanie technologii tkanego kompozytu węglowego 3D z formowaniem wtryskowym żywicy (3D Woven RTM – Resin Transfer Molding) z tytanową krawędzią natarcia. Łopatka nie jest sklejana z płaskich warstw tkaniny, lecz tkano-pleciona na specjalnych krosnach numerycznych w trzech wymiarach jednocześnie. Dzięki temu struktura jest niesamowicie lekka, niezwykle sztywna, ma wybitne właściwości tłumienia drgań i jest niemal niezniszczalna przy zderzeniu z przeszkodą mechaniczną. Co więcej, nowoczesna aerodynamika obliczeniowa (CFD) pozwoliła na nadanie łopatkom profilu szablasto-wygiętego (scimitar-blade), co drastycznie opóźnia powstawanie lokalnych fal uderzeniowych na końcówkach łopatek przy prędkościach przelotowych.

3. Mechaniczna potęga: Przekładnia planetarna

Otwarty wirnik o średnicy niemal 4 metrów nie może obracać się z taką samą prędkością obrotową jak turbina napędowa. Przy zbyt wysokich obrotach prędkość liniowa końcówek łopatek przekroczyłaby barierę dźwięku ($M > 1.0$), co doprowadziłoby do dramatycznego spadku sprawności i potwornego wzrostu hałasu falowego. Z kolei turbina niskiego ciśnienia w gorącym rdzeniu silnika osiąga najwyższą sprawność termodynamiczną przy bardzo wysokich obrotach.

Sercem napędu Open Rotor jest potężna lotnicza przekładnia redukcyjna (Power Gearbox – PGB). Wykorzystując zaawansowane układy kół planetarnych, przekładnia pozwala turbinie rdzenia wirować z optymalną prędkością kilkunastu tysięcy obrotów na minutę, redukując jednocześnie obroty otwartego wentylatora do poziomu zaledwie kilkuset obrotów na minutę. Przekładnia ta musi przenosić moc rzędu kilkudziesięciu megawatów przy sprawności mechanicznej przekraczającej 99%, co wymaga nowatorskich układów smarowania natryskowego i odprowadzania gigantycznych ilości ciepła.

Hałas: Jak oswoić akustyczną bestię?

Największym pytaniem, jakie zadają sobie regulatorzy lotniczy (EASA, FAA) oraz pasażerowie, jest: czy silnik Open Rotor nie zamieni podróży samolotem w ogłuszający koszmar, a mieszkańców okolic lotnisk nie doprowadzi do rozpaczy?

Normy hałasowe ICAO – w szczególności najnowszy Załącznik 16, Rozdział 14 (Chapter 14) – nakładają drakońskie limity skumulowanego poziomu hałasu podczas startu, przelotu nad punktem pomiarowym i podejścia do lądowania. Zespół CFM International deklaruje, że silnik tworzony w ramach programu RISE nie tylko spełni obecne normy Chapter 14, ale będzie od nich cichszy o co najmniej 3–5 EPNdB (Effective Perceived Noise in Decibels), dorównując pod względem akustycznym najcichszym współczesnym silnikom z tradycyjną gondolą.

Jak inżynierowie zamierzają to osiągnąć bez tłumiących osłon dźwiękochłonnych?

Kontrola prędkości końcówki łopatki ($M_{\text{tip}}$): Prędkość obrotowa wentylatora w fazie wznoszenia i podejścia jest utrzymywana na poziomie znacznie poniżej prędkości dźwięku, co eliminuje zjawisko powstawania wirów uderzeniowych.
Zmienna geometria łopatek (Variable Pitch): Mechanizm regulacji kąta natarcia łopatek pozwala na adaptację profilu aerodynamicznego do każdej fazy lotu. Przy starcie łopatki ustawiane są pod innym kątem niż w locie przelotowym czy podczas zniżania, co optymalizuje opływ i minimalizuje turbulencje odrywania strugi.
Wyciszające odchylenie stojana: Kąt i odległość między obracającym się wirnikiem a nieruchomym stojanem zostały dobrane z dokładnością do ułamka milimetra w oparciu o modele psychoakustyczne, aby częstotliwości uderzeń aerodynamicznych wzajemnie się znosiły.

Wyzwania integracji z płatowcem: Gdzie powiesić taki silnik?

Nawet najlepszy silnik jest bezużyteczny, jeśli nie da się go bezpiecznie i efektywnie zintegrować z konstrukcją samolotu. Otwarty wentylator stawia przed architektami płatowców wyzwania, z jakimi lotnictwo pasażerskie nie mierzyło się od dekad.

1. Pozycja podskrzydłowa (Under-Wing Mounting)

To tradycyjne i najbardziej pożądane przez linie lotnicze rozwiązanie ze względu na prostotę wyważenia maszyny, dostęp serwisowy dla mechaników oraz bezpośredni transfer sił nośnych. Jednak przy średnicy wirnika sięgającej 4 metrów, standardowy płatowiec pokroju A320 musiałby zostać gruntownie przeprojektowany:

Wymaga to zastosowania skrzydła górnopłatowego (jak w samolotach transportowych C-292 czy A400M), co drastycznie zmienia strukturę kadłuba i kabiny pasażerskiej, lub...
Zaprojektowania skrajnie wysokiego podwozia, które uniesie skrzydła na wysokość ponad dwóch metrów nad ziemię, co pociąga za sobą gigantyczną karę masową i komplikacje przy obsłudze naziemnej w gate.

2. Montaż na ogonie kadłuba (Rear-Fuselage Mounting)

Alternatywną i bardzo prawdopodobną koncepcją jest powrót do układu znanego z maszyn MD-80, DC-9 czy Caravelle – umieszczenia silników na pylonach wystających z tylnej części kadłuba, często w połączeniu z usterzeniem w układzie litery T lub U.

Zalety tego układu są potężne: skrzydła pozostają aerodynamicznie „czyste”, brak problemu z prześwitem podwozia, a kadłub i usterzenie pionowe działają jak naturalne ekrany akustyczne, odbijające fale dźwiękowe silnika ku górze, chroniąc przed hałasem ludzi na ziemi. Wadą jest jednak konieczność potężnego wzmocnienia tylnej wręgi ciśnieniowej oraz przesunięcie środka ciężkości pustego samolotu daleko w tył, co utrudnia wyważenie kabiny pasażerskiej przy częściowym załadunku.

3. Kwestia nienaruszalności kadłuba (Uncontained Blade Failure)

W tradycyjnym silniku turbowentylatorowym gondola zawiera w sobie potężny pas z kevlaru i tytanu – tzw. pierścień powstrzymujący (containment ring). Jeśli w wyniku zmęczenia materiału łopatka wentylatora urwie się przy prędkości przelotowej, obudowa ma obowiązek zatrzymać odłamki wewnątrz, chroniąc kadłub przed przebiciem, dekompresją i przerwaniem instalacji hydraulicznych.

W silniku Open Rotor nie ma pierścienia powstrzymującego. Jeśli kilkukilogramowa łopatka z kompozytu urwie się przy pełnym ciągu, wyleci w przestrzeń niczym pocisk artyleryjski. Certyfikacja takiego silnika wymaga od konstruktorów płatowca zastosowania specjalnych pancerzy kompozytowych w ścianach kadłuba w tzw. płaszczyźnie rozrzutu wirnika (rotor burst zone) lub takiego umiejscowienia silników, aby ewentualne odłamki omijały kabinę pasażerską i kluczowe przewody sterujące fly-by-wire.

Gotowość na paliwa przyszłości: SAF i Wodór

Koncepcja Open Rotor w programie CFM RISE nie powstaje w próżni paliwowej. Od pierwszego dnia projektowana jest jako platforma wielopaliwowa. Silnik ma oferować natywną, 100-procentową kompatybilność ze zrównoważonymi paliwami lotniczymi (SAF – Sustainable Aviation Fuels), wytwarzanymi z biomasy lub w technologii Power-to-Liquid (syntetyczne e-paliwa).

Co jeszcze bardziej fascynujące, architektura otwartego wentylatora jest uważana za idealnego kandydata do spalania czystego wodoru ($H_2$) w komorach spalania w ramach projektu Airbus ZEROe. Spalanie wodoru generuje parę wodną i wymaga specyficznych warunków termodynamicznych w rdzeniu, a ogromny wydatek powietrza z otwartego wirnika pozwala na idealne chłodzenie wymienników ciepła i zminimalizowanie emisji tlenków azotu ($NO_x$). Połączenie 20-procentowego zysku aerodynamiczno-napędowego Open Rotor z bezemisyjnym paliwem wodorowym mogłoby stworzyć prawdziwie neutralny dla klimatu samolot komunikacyjny.

Kiedy wejdziemy na pokład? Kalendarium wdrożenia

Droga od demonstratora technologicznego do regularnego rejsu z pasażerami z Warszawy do Londynu czy z Paryża do Rzymu jest długa i usłana rygorystycznymi testami certyfikacyjnymi:

2026–2027: Rozpoczęcie intensywnych prób naziemnych pełnoskalowego demonstratora silnika w zakładach badawczych GE Aerospace i Safran.
Około 2028 roku: Początek prób w locie z wykorzystaniem specjalnie zmodyfikowanego latającego laboratorium Airbus A380 MSN001. Silnik z otwartym wentylatorem zostanie zamontowany na pylonie na górnym pokładzie giganta z Tuluzy, co pozwoli na przetestowanie zachowania wirnika w rzeczywistych warunkach strug napływających na wysokości przelotowej.
Lata 2035+: Planowane wejście do komercyjnej służby liniowej. Jeśli program zakończy się sukcesem, silniki Open Rotor staną się sercem napędowym zupełnie nowej generacji samolotów wąskokadłubowych, które zastąpią wysłużone rodziny Airbus A320 i Boeing 737.

Podsumowanie: Nowa estetyka podniebnej ery

Silniki z otwartym wentylatorem to fascynujący dowód na to, że w inżynierii lotniczej historia zatacza koło, ale na zupełnie nowym poziomie technologicznym. To, co w latach 80. było zbyt głośne, zbyt surowe i przedwczesne, dziś – dzięki rewolucji materiałowej, zaawansowanej mechanice precyzyjnej i cyfrowemu projektowaniu – staje się najbardziej obiecującą ścieżką do ocalenia masowego lotnictwa komercyjnego przed kryzysem klimatycznym.

Dla pasażerów widok obracających się, odsłoniętych łopatek za oknem z pewnością będzie początkowo szokiem poznawczym. Będzie to jednak widok, z którym przyjdzie nam się oswoić. Nowa era nieba nie będzie należała do cichych kompromisów, lecz do odważnych form inżynieryjnych. Jeśli Open Rotor dotrzyma swoich obietnic, za dekadę spojrzymy w niebo i z zachwytem odkryjemy, że najnowocześniejsze odrzutowce świata zrzuciły swoje obudowy, by latać dalej, taniej i czyściej niż kiedykolwiek w historii.
