Tankowanie w powietrzu na milimetry: Jak wygląda podniebny taniec przy 600 km/h
Wprowadzenie: Podniebna operacja chirurgiczna przy prędkości 600 km/h
Dla pasażera spoglądającego przez iluminator liniowca lecącego na wysokości przelotowej przestworza wydają się domeną absolutnego spokoju i nieskończonej przestrzeni. Jednak w świecie lotnictwa wojskowego na pułapie 8000 metrów rozgrywa się manewr, który przeczy ludzkiemu instynktowi samozachowawczemu. Dwie potężne maszyny – ważący niemal sto ton powietrzny tankowiec oraz uzbrojony, naddźwiękowy myśliwiec – zbliżają się do siebie na odległość zaledwie kilku metrów, lecąc z prędkością przekraczającą 600 km/h. W strugach potężnych zawirowań aerodynamicznych, przy gwałtownych porywach wiatru i wibracjach zrywających chmurki skroplonej pary z końcówek skrzydeł, metalowa końcówka przewodu paliwowego musi trafić w gniazdo wielkości talerza obiadowego.
Tankowanie w powietrzu (Air-to-Air Refueling – AAR) to bez wątpienia szczytowe osiągnięcie pilotażu formacyjnego oraz inżynierii przepływowej. To manewr, w którym margines błędu liczy się w centymetrach, a każda sekunda dekoncentracji grozi kolizją wartą setki milionów dolarów i katastrofą w płomieniach. Gdyby nie ta technologia, współczesne lotnictwo taktyczne i strategiczne byłoby zaledwie cieniem samej siebie: myśliwce byłyby uwiązane na krótkiej smyczy zasięgów swoich zbiorników, a globalne operacje wymagałyby dziesiątek lądowań na obcych lotniskach. Jak z perspektywy kokpitu i stanowiska operatora wygląda ten niebezpieczny balet? Czym różni się amerykańska sztywna rura od europejskiego elastycznego kosza i jak okiełznać zjawiska aerodynamiczne, które starają się rozbić oba samoloty?
Dwie szkoły, jedna filozofia: Flying Boom kontra Probe-and-Drogue
Na świecie wykształciły się dwie całkowicie odmienne technologie transferu nafty lotniczej w locie. Wybór konkretnego systemu to wynik doktryny wojennej, projektów konstrukcyjnych oraz specyfiki sił zbrojnych danego kraju.
1. Flying Boom: Amerykańska szkoła potęgi i prędkości przepływu

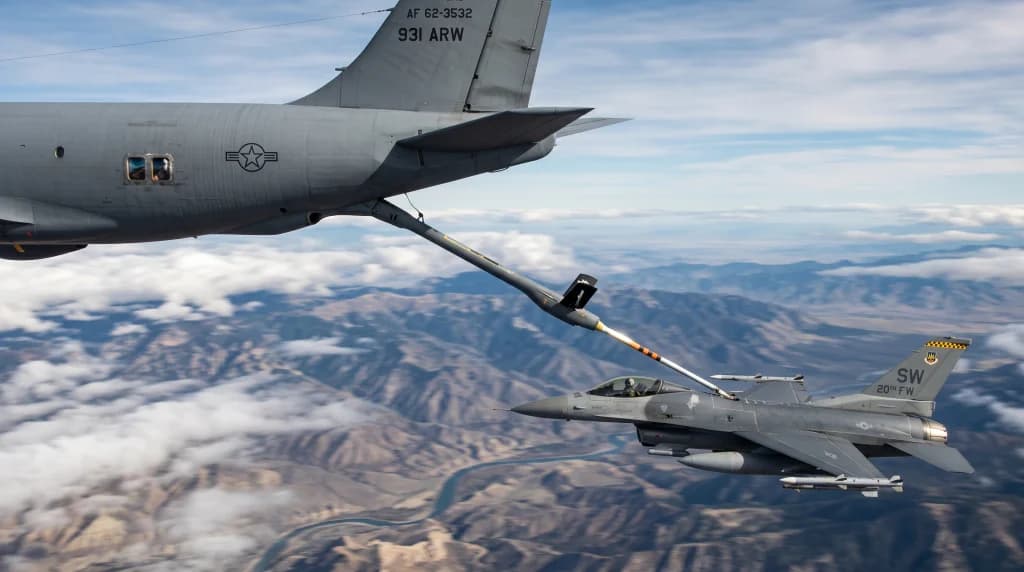

System sztywnego wysięgnika (Flying Boom) to domena United States Air Force (USAF) oraz użytkowników takich maszyn jak Boeing KC-135 Stratotanker, KC-10 Extender czy najnowszy KC-46 Pegasus. Z ogona latającego zbiornikowca opuszcza się teleskopowa, sztywna rura wyposażona w aerodynamiczne powierzchnie sterujące – miniaturowe skrzydełka w układzie V, zwane ruddervators.
W tym systemie to nie pilot myśliwca trafia do rury. Zadaniem pilota odbierającego paliwo (np. za sterami F-16, F-15 czy F-35) jest dolecieć w ściśle wyznaczoną przestrzeń za tankowcem – zwaną kopertą tankowania (refueling envelope) – i zamrozić maszynę w idealnym locie formacyjnym. W tym momencie do gry wkracza operator wysięgnika (Boom Operator). Leżąc na brzuchu w ogonie KC-135 lub siedząc przed trójwymiarowymi ekranami konsoli w KC-46, operator za pomocą joysticka dosłownie pilotuje kilkunastometrową rurę w powietrzu, precyzyjnie celując jej końcówką w gniazdo (receptacle) umieszczone na grzbiecie lub dziobie myśliwca.
Zaletą systemu Boom jest bezkonkurencyjna wydajność: paliwo tłoczone jest pod ciśnieniem dochodzącym do 3000–4000 litrów na minutę w przypadku myśliwców, a przy tankowaniu potężnych bombowców B-52 czy transportowców C-5 Galaxy przepływ sięga nawet 8000 litrów na minutę. Zbiorniki myśliwca napełniają się do pełna w niespełna trzy minuty.
2. Probe-and-Drogue: Elastyczność Marynarki i Europy
System z przewodem elastycznym (Probe-and-Drogue) stosowany jest przez US Navy, francuskie Armée de l'Air et de l'Espace, brytyjski RAF oraz większość państw NATO latających na maszynach takich jak Eurofighter Typhoon, Dassault Rafale czy JAS 39 Gripen. Tankowiec (np. Airbus A330 MRTT) rozwija z zasobnika podskrzydłowego lub kadłubowego długi, elastyczny wąż zakończony aerodynamicznym stożkiem przypominającym gigantyczną lotkę do badmintona – zwanym koszem (basket lub drogue).
W tej metodzie cała odpowiedzialność spoczywa na pilocie myśliwca. Samolot wyposażony jest w wysuwaną lub stałą lancę (probe) wystającą przed owiewkę kabiny. Pilot musi manualnie nakierować ostrze sondy w sam środek wirującego, targanego podmuchami kosza, uderzając w niego z prędkością względną rzędu 3–5 węzłów (ok. 6–9 km/h). Zbyt mała prędkość nie zatrzaśnie zaworu paliwowego; zbyt duża spowoduje falowanie węża, które może uderzyć w owiewkę kabiny, a w skrajnym wypadku złamać sondę i doprowadzić do zassania metalowych odłamków przez wlot powietrza silnika.
Przepływ paliwa jest tu niższy (zazwyczaj 1000–1500 litrów na minutę), lecz system ten posiada kolosalną zaletę: jeden tankowiec A330 MRTT wyposażony w zasobniki podskrzydłowe może tankować dwa myśliwce jednocześnie, a myśliwce wyposażone w podwieszane zasobniki (tzw. Buddy-Buddy Refueling) mogą tankować się nawzajem bez użycia wielkich samolotów transportowych.
Fizyka niewidzialnej rzeki: Pułapki aerodynamiczne pod kadłubem kolosa
Dlaczego tankowanie w powietrzu wymaga tak niesłychanej precyzji? Ponieważ nie odbywa się w próżni. Wokół lecącego tankowca powstaje niezwykle agresywne pole zaburzeń aerodynamicznych, które pilot myśliwca musi dosłownie pokonać siłą mięśni i precyzją układu sterowania Fly-by-Wire.
1. Efekt podmuchu śmigłowego i odrzutowego (Jet Wash)
Silniki odrzutowe tankowca wyrzucają tysiące kilogramów gazów wylotowych na sekundę. Wpadnięcie w ten strumień grozi gwałtownym zarzuceniem myśliwca, przerwaniem przepływu powietrza przez sprężarki (stoisko silnika) i wejściem w korkociąg. Pilot formacji musi utrzymywać pozycję poniżej i za silnikami, idealnie wyważając wektor podejścia.
2. Zawirowania zaśmigłowe i wiry brzegowe (Wake Turbulence)
Masywny płatowiec generuje potężne wiry brzegowe schodzące z końcówek skrzydeł, które skręcają strugi powietrza ku dołowi (downwash). Gdy myśliwiec zbliża się do ogona tankowca, najpierw trafia w strefę silnego docisku do dołu, wymagającą zwiększenia kąta natarcia i dodania obrotów turbiny, by chwilę później – tuż pod kadłubem – wpaść w strefę lokalnego przyspieszenia przepływu i efektu przypowierzchniowego (bow wave effect), który z kolei próbuje odepchnąć dziób maszyny w bok lub w dół.
3. Zjawisko fali uderzeniowej dziobu (Bow Wave Effect)
To najbardziej zdradliwy fenomen podczas tankowania koszem. Gdy myśliwiec zbliża się do zawieszonego w powietrzu kosza, sprężone powietrze przed dziobem zbliżającego się samolotu tworzy lokalną falę naporową. W odległości kilkudziesięciu centymetrów od połączenia, owa fala powietrza zaczyna spychać lekki kosz na zewnątrz. Pilot widzi, jak idealnie wycelowany cel ucieka mu przed oczami w ostatnim ułamku sekundy. Doświadczeni piloci wiedzą, że ostatni etap manewru wymaga zdecydowanego, pewnego pchnięcia przepustnicą – wahanie gwarantuje chybienie i konieczność ponowienia manewru.
Choreografia z kokpitu: Krok po kroku w podniebnym punkcie styku
Procedura pobierania paliwa to drobiazgowo zaplanowany rytuał, regulowany standaryzacją NATO (ATP-3.3.4.2). Każdy ruch ma swój kryptonim, a cisza radiowa (EMCON) często wymusza porozumiewanie się wyłącznie za pomocą świateł.
Krok 1: Przechwycenie i dołączenie (Join-Up)
Tankowiec krąży w wyznaczonym rejonie przestrzeni powietrznej, zwanym orbitą tankowania (AAR Track / Orbit). Myśliwce odnajdują go za pomocą pokładowych radarów oraz wojskowego systemu TACAN (Tactical Air Navigation) pracującego w trybie powietrze-powietrze (A/A). Myśliwce podchodzą z lewej burty tankowca, zajmując tak zwaną pozycję wyczekiwania (Observation Position / Echelon Left). To tutaj lider formacji sprawdza wizualnie konfigurację maszyn, a piloci otwierają klapki gniazd paliwowych lub wysuwają sondy.
Krok 2: Wejście w pozycję przedstykową (Pre-Contact Position)
Na sygnał radiowy lub świetlny z tankowca jeden z myśliwców przechodzi łagodnym ruchem na pozycję Pre-Contact: dokładnie 15 metrów za wysięgnikiem lub koszem. Tutaj następuje ostateczne ustabilizowanie parametrów. Pilot wyrównuje prędkości z dokładnością do ułamka węzła. Przez chwilę obie maszyny lecą w perfekcyjnej harmonii.
Krok 3: Prowadzenie świetlne (Director Lights)
W systemie sztywnej rury pilot myśliwca nie widzi gniazda na własnym grzbiecie ani zbliżającego się wysięgnika. Jak więc wie, czy znajduje się we właściwym miejscu? Prowadzą go lampy kierunkowe (Pilot Director Lights – PDL) umieszczone na brzuchu tankowca. To dwa pasy kolorowych świateł:
- Jeden pas wskazuje pozycję góra/dół (Elevation) – litery U (Up) i D (Down).
- Drugi pas wskazuje pozycję przód/tył (Telescope/Fore-Aft) – litery F (Forward) i A (Aft).
Gdy pilot widzi zielone światła pośrodku obu skal, oznacza to, że znajduje się w samym centrum koperty tankowania, dając operatorowi wysięgnika idealne warunki do wykonania zapięcia.
Krok 4: Kontakt i transfer (Contact)
Operator wysięgnika wciska spust sterownicy. Teleskopowa rura wysuwa się i z głośnym metalicznym kliknięciem zatrzaskuje w gnieździe myśliwca. W tym samym ułamku sekundy hydrauliczne zamki ryglowe w gnieździe odbiorczym blokują głowicę z siłą kilkunastu kiloniutonów. Przewody paliwowe zostają hermetycznie połączone, a w kokpicie myśliwca zapala się zielona lampka CONTACT.
Przez przewód pod ogromnym ciśnieniem rusza strumień nafty JP-8 lub F-34. W tym momencie rozpoczyna się najtrudniejsza faza dla pilota myśliwca: utrzymanie formacji przez kolejne 180–240 sekund. W miarę jak do zbiorników wpływa 4, 6 czy 8 ton paliwa, masa samolotu drastycznie rośnie. Wraz ze wzrostem masy maszyna staje się cięższa aerodynamicznie, opada i traci prędkość. Pilot musi płynnie, niemal mikrometrycznie przesuwać przepustnicę do przodu, kompensując przyrost ciężaru, jednocześnie nieustannie korygując mikroprzechyły wywołane turbulencjami.
Krok 5: Rozłączenie (Disconnect)
Po osiągnięciu planowanej ilości paliwa następuje rozłączenie normalne: zawory zamykają się, ciśnienie spada, zamki ryglowe otwierają się, a operator cofa wysięgnik. Jeśli jednak myśliwiec zacznie dryfować ku krawędzi bezpiecznej koperty, system zadziała automatycznie (Auto-Disconnect), zapobiegając wygięciu lub złamaniu rury. Pilot zatankowanej maszyny płynnie obniża pułap i przechodzi na prawą burtę tankowca (Echelon Right), zwalniając miejsce dla swojego skrzydłowego.
Noc, sztorm i cisza radiowa: Kiedy zadanie staje się koszmarem
Tankowanie w bezchmurny letni dzień nad poligonem to zadanie wymagające, lecz powtarzalne. Prawdziwym testem kunsztu lotniczego jest tankowanie bojowe w skrajnych warunkach:
1. Lot w chmurach i turbulencji (IMC Refueling)
Gdy tankowiec zanurza się w gęstej pokrywie chmur warstwowo-deszczowych, pilot myśliwca traci naturalny horyzont. Zmysły natychmiast zaczynają wariować pod wpływem złudzeń błędnikowych. Jedynym punktem odniesienia staje się słabo widoczny, oświetlony blaskiem lamp obrys kadłuba tankowca oddalony o kilka metrów. Wzrok musi być skupiony wyłącznie na zielonych światłach naprowadzających na brzuchu kolosa. Jakiekolwiek spojrzenie w pustkę za owiewkę może wywołać natychmiastową dezorientację przestrzenną (Spatial Disorientation).
2. Reżim EMCON: Absolutna cisza na falach
Podczas operacji w pobliżu strefy walk obowiązuje procedura EMCON 1 (Emission Control Level 1) – całkowity zakaz jakichkolwiek transmisji radiowych. Nie padają słowa: „Clear to contact”, „Return to pre-contact” ani „Disconnect”. Cała komunikacja odbywa się za pomocą kodu świateł pozycyjnych tankowca oraz drobnych ruchów sterami. Piloci porozumiewają się bez słów, wykonując śmiertelnie niebezpieczny manewr w oparciu o czystą pamięć mięśniową i absolutne zaufanie do partnera w powietrzu.
3. Noc i gogle noktowizyjne (NVG)
Latanie w goglach noktowizyjnych drastycznie zubaża percepcję głębi i eliminuje widzenie stereoskopowe. Obraz z zielonkawego luminoforu gogli jest dwuwymiarowy, a jasne światła pozycyjne tankowca potrafią oślepić przetworniki noktowizora. Wykonanie kontaktu lancą z koszem w takich warunkach wymaga setek godzin treningu na symulatorach i w powietrzu.
Psychologia za sterami: Walka z odruchami i mikroskoki adrenaliny
Piloci myśliwców to elita pod względem odporności psychicznej, jednak nawet najbardziej doświadczeni instruktorzy przyznają, że podczas pierwszych podejść do tankowania tętno skacze do 160–180 uderzeń na minutę. Człowiek ewolucyjnie zaprogramowany jest tak, by unikać zbliżania się do ogromnych, poruszających się z wielką prędkością obiektów. Zbliżenie się na odległość trzech metrów do potężnego kadłuba wielosilnikowego odrzutowca wywołuje pierwotną chęć ucieczki i odepchnięcia drążka.
Co więcej, najgroźniejszym wrogiem pilota w trakcie utrzymywania kontaktu jest zjawisko PIO (Pilot Induced Oscillation – oscylacje wzbudzane przez pilota). Gdy pilot próbuje reagować na każdy, najmniejszy podmuch wiatru, dochodzi do opóźnienia reakcji człowieka względem dynamiki maszyny. Zamiast uspokoić lot, pilot zaczyna machać drążkiem w przeciwfazie do ruchów samolotu, co powoduje narastające, gwałtowne kołysanie formacji. Kluczem do mistrzostwa jest tzw. „rozluźnienie dłoni na drążku” (light touch) – sterowanie myśliwcem nie za pomocą ruchów ramienia, lecz minimalnego nacisku samych opuszków palców, pozwalając zaawansowanym algorytmom komputera Fly-by-Wire na wybieranie drobnych drgań atmosfery.
Autonomia na horyzoncie: Czy komputery zastąpią operatorów?
Współczesna technologia stoi u progu kolejnej rewolucji w tankowaniu powietrznym. Koncern Airbus z powodzeniem przetestował system A3R (Automatic Air-to-Air Refueling) na maszynie A330 MRTT. Dzięki zaawansowanym kamerom optycznym, skanerom laserowym LiDAR i algorytmom sztucznej inteligencji, proces naprowadzania wysięgnika na gniazdo myśliwca odbywa się w pełni autonomicznie, za naciśnięciem jednego przycisku przez operatora monitorującego proces na ekranie.
Równolegle US Navy i koncern Boeing wdrożyły do służby bezzałogowy tankowiec pokładowy MQ-25 Stingray. Ten autonomiczny dron operujący z pokładów lotniskowców ma za zadanie tankować myśliwce F/A-18E/F Super Hornet oraz F-35C, oddalając zasięg uderzeniowy grupy lotniskowcowej o setki mil morskich bez narażania życia załogi tankowca.
Podsumowanie: Niewidzialna nić strategicznej przewagi
Tankowanie w powietrzu to kwintesencja wojskowego kunsztu lotniczego. To manewr, w którym bezlitosne prawa aerodynamiki, potęga maszyn i kruchość ludzkiego układu nerwowego spotykają się na jednym, metalicznym styku. W ułamku sekundy, w którym głowica rury zatrzaskuje się w gnieździe, dwie lecące ponad chmurami maszyny stają się jednym organizmem, połączonym arterią tłoczącą życiodajną energię.
Bez huku silników wielkich tankowców i precyzji pilotów myśliwców żadna współczesna operacja dalekiego zasięgu nie miałaby racji bytu. To właśnie ten cichy, wykonywany z dala od kamer podniebny taniec sprawia, że współczesne niebo nie ma granic, a stalowe ptaki mogą krążyć nad planetą tak długo, jak długo wystarczy sił ludziom siedzącym w ich kokpitach.
