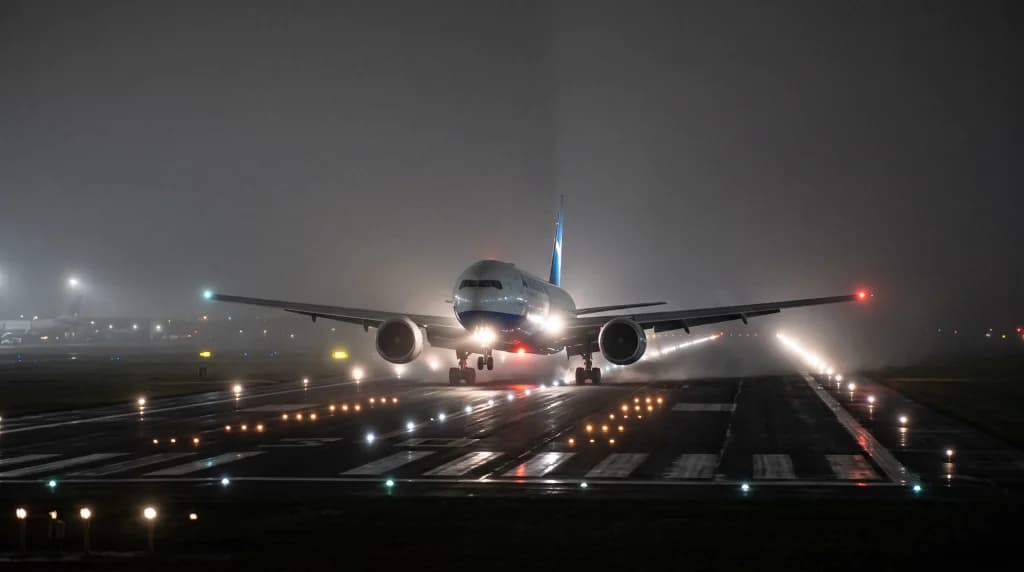

System ILS CAT IIIb: Lądowanie przy zerowej widzialności

Wprowadzenie

Dla pasażera spoglądającego przez owalne okno nowoczesnego odrzutowca, lądowanie w warunkach gęstej, jesiennej mgły przypomina zanurzenie w bezdennej kadzi z mlekiem. Zniżanie trwa, silniki pracują z cichym, jednostajnym pomrukiem, a za oknami nie widać absolutnie nic – ani świateł miast, ani linii horyzontu, ani nawet końcówek własnych skrzydeł. Na wysokości zaledwie kilkunastu metrów nad ziemią mgła wciąż nie ustępuje. Wielu podróżnych mimowolnie zaciska dłonie na podłokietnikach, spodziewając się gwałtownego ryczenia turbin i natychmiastowego odejścia na drugi krąg. Zamiast tego rozlega się charakterystyczny, suchy dźwięk opon uderzających o beton, potężny szum odwracaczy ciągu i samolot płynnie wytraca prędkość na drodze startowej, której ani piloci, ani pasażerowie jeszcze sekundę wcześniej nie widzieli na własne oczy.

To nie jest akt szaleńczej brawury ani ślepego zaufania do intuicji załogi. To szczytowe osiągnięcie inżynierii awionicznej, fizyki fal radiowych i rygorystycznych procedur bezpieczeństwa: system lądowania według przyrządów kategorii IIIb (Instrument Landing System CAT IIIb). Ta technologia zrewolucjonizowała światowy transport lotniczy, odbierając kaprysom pogody status nieprzekraczalnej bariery. Jak to możliwe, że ważąca dwieście ton maszyna potrafi bezbłędnie trafić w wąski pas betonu przy prędkości przekraczającej 250 km/h, opierając się wyłącznie na niewidzialnych wiązkach elektromagnetycznych i algorytmach komputerowych?

Ewolucja precyzji: Od świateł ognisk do kategorii ILS

Początki lotnictwa w złych warunkach pogodowych opierały się na prymitywnych metodach: paleniu ognisk wzdłuż dróg kołowania, nasłuchiwaniu dźwięku silników przez nawigatorów naziemnych czy zrzucaniu flar. Dopiero rozwój radiotechniki w latach 30. i 40. XX wieku położył podwaliny pod współczesny system ILS. Międzynarodowa Organizacja Lotnictwa Cywilnego (ICAO) podzieliła podejścia precyzyjne na kategorie, w oparciu o dwa nierozerwalne parametry: wysokość decyzji (Decision Height – DH) oraz zasięg widzialności wzdłuż drogi startowej (Runway Visual Range – RVR).

Wysokość decyzji to punkt na ścieżce schodzenia mierzony radiowysokościomierzem, w którym załoga musi nawiązać kontakt wzrokowy z elementami drogi startowej (światłami podejścia, progami lub oznaczeniami nawierzchni), aby kontynuować zniżanie ręcznie. Jeśli kontaktu brak – odejście na drugi krąg (Go-Around) jest absolutnym obowiązkiem.

Kategorie precyzyjnych podejść ILS dzielą się następująco:

Kategoria I (CAT I): Podstawowe podejście precyzyjne. Wymaga DH nie mniejszej niż 200 stóp (ok. 60 metrów) oraz RVR nie mniejszego niż 550 metrów (lub widzialności ogólnej 800 metrów).
Kategoria II (CAT II): Zaawansowane podejście. DH mieści się w przedziale od 100 do 200 stóp (30–60 metrów), a minimalny RVR wynosi 300 metrów.
Kategoria IIIa (CAT IIIa): Przełamanie bariery stu stóp. DH wynosi poniżej 100 stóp (często 50 stóp), a RVR to minimum 175–200 metrów. Wymaga automatycznego prowadzenia samolotu aż do momentu przyziemienia, lecz pilot musi dojrzeć pas tuż przed dotknięciem kół.
Kategoria IIIb (CAT IIIb): Prawdziwe lądowanie „na ślepo”. Wysokość decyzji wynosi poniżej 50 stóp (15 metrów) lub w ogóle nie występuje (No DH). Wymagany RVR to zaledwie od 50 do 75 metrów – dystans tak znikomy, że pilot kołujący po pasie nie widzi kolejnego zjazdu w drogę kołowania.
Kategoria IIIc (CAT IIIc): Kategoria teoretyczna – zero stóp DH i zero metrów RVR (brak jakiejkolwiek widzialności). Choć technologicznie samoloty potrafią wykonać takie lądowanie, kategoria ta nie jest operacyjnie certyfikowana na świecie, głównie z prozaicznego powodu: po wylądowaniu w absolutnym mleku służby ratunkowe nie byłyby w stanie odnaleźć samolotu na płycie lotniska, a samolot nie mógłby bezpiecznie zakołować pod rękaw.

Fizyka niewidzialnej ramy: Jak działa naziemny nadajnik ILS?

System ILS nie opiera się na satelitach GPS ani na kamerach termowizyjnych. Jego sercem jest naziemny układ anten radiowych wysokiej częstotliwości (VHF i UHF), które tworzą w przestrzeni powietrznej precyzyjny, geometryczny tunel elektromagnetyczny. Składa się on z dwóch niezależnych komponentów: lokalizatora (Localizer – LLZ) oraz ścieżki schodzenia (Glide Path – GP).

1. Lokalizator (Localizer): Prowadzenie w osi pasa

Zestaw anten lokalizatora znajduje się na samym końcu drogi startowej, za przeciwległym progiem. Emituje on w przestrzeń wiązkę radiową w pasmie 108,10–111,95 MHz. Klucz do zrozumienia precyzji lokalizatora tkwi w modulacji amplitudy. Anteny nadają dwa nakładające się sygnały o różnych częstotliwościach akustycznych:

Sektor lewy modulowany jest częstotliwością 90 Hz.
Sektor prawy modulowany jest częstotliwością 150 Hz.

Kiedy samolot leci dokładnie w osi pasa, odbiornik pokładowy rejestruje identyczną głębokość modulacji obu sygnałów (Difference in Depth of Modulation – DDM = 0). Jeśli maszyna zniesie się choćby o ułamek stopnia w lewo, sygnał 90 Hz zacznie dominować, co komputer pokładowy natychmiast interpretuje jako błąd pozycji i koryguje sterami.

2. Ścieżka schodzenia (Glide Path): Prowadzenie w pionie

Maszt anteny ścieżki schodzenia stoi z boku drogi startowej, na wysokości strefy przyziemienia (ok. 300 metrów za progiem pasa). Pracuje w pasmie UHF (329,15–335,00 MHz) i działa na identycznej zasadzie modulacyjnej jak lokalizator, lecz w płaszczyźnie pionowej:

Wiązka górna ma modulację 90 Hz.
Wiązka dolna ma modulację 150 Hz.

Przecięcie tych dwóch sygnałów wyznacza w powietrzu idealną, nachyloną pod kątem 3 stopni rampę zniżania (Glide Slope). Zapewnia ona optymalne opadanie samolotu z prędkością pionową rzędu 700–800 stóp na minutę przy prędkości podejścia zdefiniowanej jako $V_{\text{APP}}$, gwarantując bezpieczne ominięcie wszelkich przeszkód terenowych wokół lotniska.

Trójca bezpieczeństwa na pokładzie: Autoland i fail-operational

Aby samolot mógł legalnie wylądować w warunkach CAT IIIb, nie wystarczy sprawny sygnał z ziemi. Pokład nowoczesnego odrzutowca komunikacyjnego – takiego jak Boeing 777, 787 czy Airbus A350 – staje się podczas takiego podejścia autonomiczną fortecą obliczeniową. Zgodnie z przepisami certyfikacyjnymi, system automatycznego lądowania (Autoland) musi spełniać kryterium Fail-Operational (odporny na pojedynczą awarię).

Oznacza to, że w architekturze awioniki nie istnieje żaden pojedynczy punkt awarii (Single Point of Failure). Jeśli na wysokości 30 metrów nad ziemią spali się jeden z komputerów sterujących, załoga nie może zostać zmuszona do gwałtownego przejęcia sterów w mlecznej mgle. W samolotach certyfikowanych do CAT IIIb instaluje się potrójne lub poczwórne, w pełni niezależne kanały obliczeniowe:

Triplex Autopilot Architecture: Trzy niezależne komputery sterowania lotem (w Boeingu określane jako Autopilot L, C, R; w Airbusie jako zdublowane komputery PRIM i SEC) równolegle przetwarzają sygnały z oddzielnych czujników, anten ILS i platform bezwładnościowych (IRS).
Głosowanie większościowe (Voting Logic): Komputery stale porównują swoje kalkulacje. Jeśli jeden z systemów zaczyna generować odmienne dane, zostaje natychmiast odłączony i odizolowany przez dwa pozostałe, a samolot bez najmniejszego szarpnięcia kontynuuje manewr podejścia.
Zdublowana hydraulika i zasilanie elektryczne: W przypadku odcięcia głównego generatora silnikowego, zasilanie krytycznych szyn awioniki w ułamku milisekundy przejmują przetwornice statyczne, akumulatory pokładowe lub pomocniczy generator APU, nie dopuszczając do restartu komputerów.

Choreografia przyziemienia: Jak maszyna gasi zniżanie i trzyma oś?

Samo doprowadzenie samolotu do progu pasa to dopiero połowa sukcesu. Najbardziej krytyczną fazą podejścia jest manewr wyrównania (Flare) oraz utrzymanie maszyny w osi pasa po dotknięciu kół. W warunkach CAT IIIb człowiek nie jest w stanie zareagować wystarczająco szybko. Kontrolę przejmują wyspecjalizowane podsystemy.

1. Wyrównanie (Flare Mode) i radiowysokościomierze

Tradycyjne wysokościomierze barometryczne są zbyt niedokładne, by operować na nich tuż nad ziemią – ich margines błędu waha się w granicach kilkunastu metrów. Dlatego CAT IIIb opiera się bezwzględnie na radiowysokościomierzach (Radio Altimeters – RA), które wysyłają fale radiowe bezpośrednio w dół ku nawierzchni i mierzą czas ich powrotu z dokładnością do kilkunastu centymetrów.

Na wysokości dokładnie 50 stóp (15 metrów) nad pasem tryb podejścia na tablicy trybów lotu (FMA) przełącza się automatycznie w tryb FLARE. Komputery delikatnie ściągają stery wysokości, unosząc nos maszyny o 2–3 stopnie, co zmniejsza prędkość pionowego opadania z 4 m/s do bezpiecznych 0,5 m/s. Równocześnie system automatycznej regulacji ciągu (Autothrottle/Autothrust) cofa manetki w pozycję IDLE (bieg jałowy), odcinając siłę napędową ułamek sekundy przed kontaktem opon z asfaltem.

2. Utrzymanie osi pasa (Rollout Mode): Różnica między CAT IIIa i CAT IIIb

To tutaj leży fundamentalna różnica technologiczna. W kategorii IIIa samolot ląduje automatycznie, lecz po dotknięciu kół pilot musi przejąć sterowanie nożne i utrzymać maszynę na pasie wzrokowo. W kategorii IIIb widzialność 75 metrów uniemożliwia dostrzeżenie krawędzi drogi startowej przy prędkości 250 km/h. Dlatego maszyna musi posiadać tryb ROLLOUT.

Po ugięciu goleni podwozia głównego czujniki kompresji (Weight-on-Wheels) potwierdzają kontakt z ziemią. Autopilot nie wyłącza się. Wykorzystując sygnał lokalizatora (LLZ) biegnący wzdłuż pasa, komputer steruje przednią golenią podwozia (Nose Wheel Steering) oraz asymetrycznie aplikuje siłę hamulców, utrzymując potężny kadłub idealnie na wymalowanej farbą osi drogi startowej aż do całkowitego wyhamowania lub zjechania na drogę kołowania.

Procedury LVP na lotnisku: Naziemna sterylność operacji

Lądowanie CAT IIIb to wysiłek zbiorowy. Gdy widzialność spada poniżej 600–800 metrów, wieża kontroli lotów (TWR) nie może prowadzić operacji w standardowy sposób. Kontrolerzy ogłaszają wdrożenie procedur LVP (Low Visibility Procedures). Od tej chwili lotnisko przekształca się w strefę sterylnej dyscypliny.

Kluczowe obostrzenia procedury LVP obejmują:

Strefy krytyczne i wrażliwe ILS (Critical and Sensitive Areas): Gdy samolot podchodzi w kategorii IIIb, żadna inna maszyna ani pojazd techniczny nie ma prawa zbliżyć się do anten lokalizatora i ścieżki schodzenia. Duży kadłub oczekującego na start Boeinga 777 mógłby zadziałać jak wielkie lustro, odbijając i zakłócając wiązkę fal radiowych ILS, co dla lądującego automatycznie samolotu oznaczałoby śmiertelne przekłamanie trajektorii. Punkty zatrzymania przed pasem (Holding Points) dla kołujących samolotów są w warunkach LVP przesunięte znacznie dalej od drogi startowej.
Zwiększona separacja podłużna: Zamiast standardowych 3–5 mil morskich odległości między lądującymi samolotami, kontrolerzy zwiększają separację do 8, 10 lub nawet 12 mil. Daje to gwarancję, że lądujący samolot bezpiecznie opuści pas i jego strefę wrażliwą, zanim kolejny zbliży się do wysokości decyzji.
Oświetlenie nawierzchniowe wysokiej intensywności: Włączane są wpuszczone w beton białe światła osi drogi startowej rozmieszczone co 15 metrów oraz zielone światła osi dróg kołowania, które prowadzą załogę po opuszczeniu pasa.
Radar kontroli ruchu naziemnego (A-SMGCS): Ponieważ kontrolerzy w wieży fizycznie nie widzą płyty lotniska przez okna, do śledzenia ruchu kołujących samolotów wykorzystuje się zaawansowane systemy radarów naziemnych i transponderów pasywnych.

Rola pilota: Od tradycyjnego lotnika do zarządcy procesów

Czy w dobie lądowań CAT IIIb piloci stają się zbędni? To jeden z najpowszechniejszych mitów powielanych przez laików. Podczas automatycznego lądowania w skrajnie trudnych warunkach obciążenie psychiczne załogi sięga zenitu, a charakter pracy ulega radykalnej zmianie: z manualnego pilotażu na ultraprecyzyjne monitorowanie parametrów krytycznych.

Dłonie kapitana nie spoczywają swobodnie na kolanach. Znajdują się milimetry od wolantu lub drążka, a stopy dotykają orczyka. Palce spoczywają na przyciskach rozłączenia autopilota. Oczy obu pilotów wykonują bezustanne, wyuczone skanowanie przyrządów (tzw. instrument cross-check):

Weryfikacja wskazań tablicy FMA (Flight Mode Annunciator) – czy tryby LOC, G/S, FLARE i ROLLOUT uzbrajają się i aktywują na właściwych wysokościach.
Monitorowanie tolerancji ścieżki – odchylenie wskazówki lokalizatora o jedną kropkę poniżej 200 stóp oznacza natychmiastowe przerwanie lądowania i odejście na drugi krąg.
Komunikacja standardowa: na wysokości 100 stóp pilot monitorujący (PM) wywołuje: „One hundred”. Przy braku awarii kapitan (PF) odpowiada twardo: „Continue”. Przy dotknięciu pasa pada komenda: „Rollout, Reverse Green”.

Załoga podczas lądowania CAT IIIb nie ufa ślepo komputerom – ona bezustannie czyha na najdrobniejszy błąd maszyny, gotowa w ułamku sekundy pchnąć manetki w pozycję TOGA i wyrwać odrzutowiec z objęć mgły ku bezpiecznemu niebu.

Podsumowanie: Zwycięstwo intelektu nad żywiołem

Lądowanie w kategorii ILS CAT IIIb to spektakularny dowód na to, jak zaawansowana nauka potrafi okiełznać siły natury. Zjawisko gęstej mgły, które jeszcze w połowie XX wieku paraliżowało całe kontynenty i zmuszało pasażerów do wielodniowych koczowań na dworcach i lotniskach, dziś jest w przeważającej mierze jedynie operacyjną niedogodnością logistyczną.

Kiedy więc następnym razem znajdziesz się wewnątrz stalowo-kompozytowego kadłuba zanurzonego w białej pustce, a z głośników popłynie informacja o lądowaniu w warunkach zerowej niemal widzialności – spójrz na to doświadczenie oczami pasjonata. Nie jesteś uczestnikiem ryzykownej loterii. Jesteś świadkiem cichego koncertu, w którym fale radiowe modulowane z laboratoryjną precyzją, potrójne architektury komputerowe i rygorystyczny trening pilotów łączą się w jedno, by w sposób całkowicie bezpieczny i powtarzalny postawić potężną maszynę na twardej ziemi.
