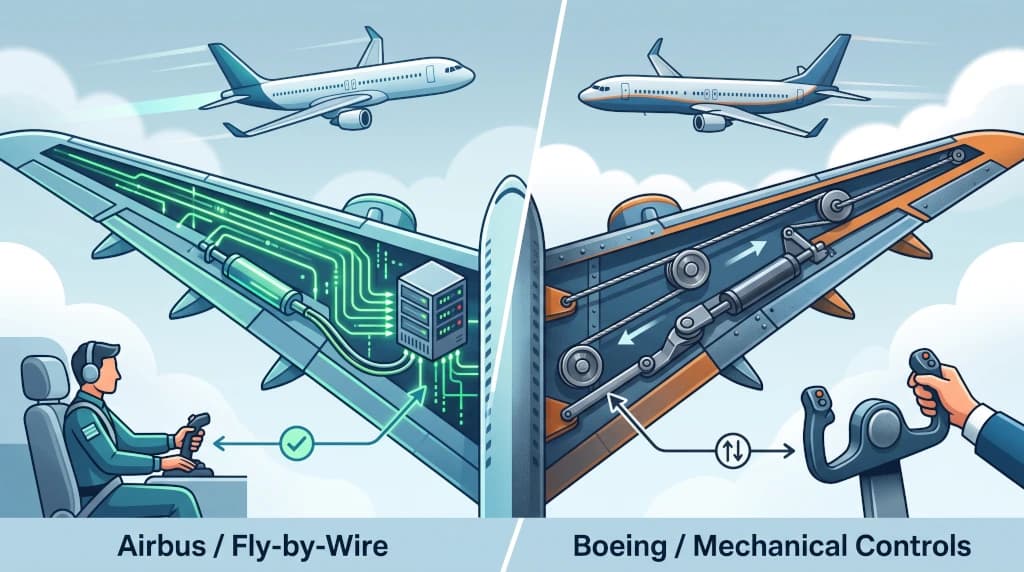

Fly-by-Wire vs. Steuerhorn: Airbus und Boeing im Cockpit-Vergleich

Einführung

In der Welt der zivilen Luftfahrt gibt es kaum ein Thema, das über Jahrzehnte hinweg so leidenschaftlich und fundiert diskutiert wurde wie die gegensätzlichen Philosophien bei der Konstruktion von Cockpits und Flugsteuerungssystemen. Seit Beginn des Jet-Zeitalters verließen sich Verkehrspiloten auf eine direkte, physische Verbindung zu den Steuerflächen. Stahlseile, Stoßstangen, Umlenkrollen und hydraulische Steuerventile sorgten dafür, dass die aerodynamischen Kräfte an Höhen-, Seiten- und Querrudern direkt am Steuerhorn in den Händen der Besatzung spürbar waren. Das Flugzeug fungierte als unmittelbare mechanische Verlängerung der menschlichen Muskeln und Reflexe, wobei der Flugkapitän als unangefochtene letzte Instanz über das Verhalten der Maschine herrschte.

Alles änderte sich im Jahr 1987 mit dem Erstflug des Standardrumpfflugzeugs Airbus A320. Der europäische Hersteller brach radikal mit der Tradition und führte das digitale Fly-by-Wire (FBW)-System im großen Maßstab ein. Das zentrale Steuerhorn wich einem seitlichen Steuerknüppel (Sidestick), und das Konzept harter Schutzgrenzen (Hard Protections) wurde etabliert, bei dem die Flugsteuerungscomputer das letzte Wort über kritische Flugparameter behalten. Boeing wählte für die Modelle 777 und 787 Dreamliner einen alternativen Weg: Der US-Konzern integrierte moderne Fly-by-Wire-Technologie, behielt jedoch das traditionelle Steuerhorn bei und übertrug den Piloten die Möglichkeit, Systembeschränkungen in Notlagen manuell zu übersteuern. Ein detaillierter Blick auf das Aufeinandertreffen zweier Ingenieursphilosophien aus der Perspektive von Verkehrspiloten.

Von Stahlseilen zu digitalen Datenbussen: Die Evolution der Flugsteuerung

Um den Unterschied zwischen Toulouse und Seattle zu verstehen, lohnt ein Blick auf den Übergang von rein mechanischen Verbindungen zu digitalen Datenbussen. In klassischen Verkehrsflugzeugen (wie der Boeing 707, 727 oder den ersten 737-Generationen) übertrugen Steuerseile und Gestänge die Bewegung des Steuerhorns mechanisch auf Hydraulikventile, welche die Steuerflächen bewegten (hydro-mechanische Steuerung).

Mit steigenden Geschwindigkeiten und höheren Abfluggewichten stießen rein mechanische Konstruktionen an ihre Grenzen:

• Gewicht und mechanischer Verschleiß: Kilometerlange Stahlseile, Hunderte Umlenkrollen und thermische Seilspannsysteme bedeuteten ein hohes Eigengewicht und erforderten aufwendige Wartungsroutinen.
• Fehlender aktiver Flugbereichsschutz: Konventionelle Steuerungen konnten aerodynamische Strömungsabrisse (Stalls), strukturelle Überlastungen ($+2.5g$ / $-1.0g$) oder Überschreitungen der Höchstgeschwindigkeit infolge räumlicher Desorientierung der Besatzung nicht eigenständig verhindern.

Die Fly-by-Wire-Technologie ersetzte mechanische Steuergestänge durch elektrische Signalleitungen und digitale Datenbusse (wie ARINC 429 und ARINC 629). Steuereingaben der Piloten werden über Positionsgeber (LVDT/RVDT) erfasst, an redundante Flugsteuerungsrechner übermittelt, anhand programmierter Steuergesetze (Flight Control Laws) verarbeitet und als Steuerbefehle an elektrohydraulische Aktuatoren (EHA) an den Ruderflächen weitergeleitet.

Die Airbus-Philosophie: Feste Grenzen durch den Bordcomputer (Hard Envelope Protection)

Die Airbus-Philosophie, maßgeblich geprägt unter Chefingenieur Bernard Ziegler, basiert auf einer klaren human-factors-orientierten Annahme: In extremen Stresssituationen, bei räumlicher Desorientierung oder plötzlichen Ausweichmanövern (wie TCAS- oder Bodenannäherungswarnungen) neigt der Mensch zu Fehleingaben – was zu Strömungsabrissen, Trudelzuständen oder strukturellen Schäden durch zu hohe Lastvielfache führen kann.

1. Steuergesetze: Normal Law und unüberwindbare Schutzgrenzen

Im regulären Betriebsmodus (Normal Law) lässt das Airbus-System keine Überschreitung definierter aero- und strukturmechanischer Grenzwerte zu – unabhängig davon, wie stark der Sidestick ausgelenkt wird:

• Schutz vor überhöhtem Anstellwinkel (High AoA / $\alpha$-Protection): Nähert sich der Anstellwinkel dem Grenzwert $\alpha_{\text{prot}}$, übernimmt der Rechner die Trimmung und begrenzt den Anstellwinkel auf $\alpha_{\text{max}}$, selbst wenn der Pilot den Sidestick bis zum mechanischen Anschlag nach hinten zieht.
• Querneigungsschutz (Bank Angle Protection): Die Querneigung wird bei voller Stickauslenkung auf maximal 67° limitiert. Lässt der Pilot den Stick los, richtet sich das Flugzeug automatisch auf eine Querneigung von 33° auf.
• Lastvielfachen-Schutz (G-Load Protection): Die Computer begrenzen Beschleunigungskräfte auf Werte zwischen $+2.5g$ und $-1.0g$ in sauberer Konfiguration ($+2.0g$ bis $0g$ bei ausgefahrenen Klappen).
• Geschwindigkeitsschutz (High Speed Protection): Bei Überschreitung der maximalen Betriebsgeschwindigkeit ($V_{\text{MO}}/M_{\text{MO}}$) zieht das System die Flugzeugnase automatisch hoch, um Flattern und strukturelle Schäden abzuwenden.

2. Der passive Sidestick ohne mechanische Rückkopplung

In den Cockpits der modernen Airbus-Familie (vom A320 bis zum A350 und A380) ist das klassische Steuerhorn durch einen an der Außenkonsole platzierten Sidestick ersetzt. Dies schafft freien Raum vor dem Piloten und ermöglicht die Integration eines ausziehbaren Arbeitstisches für Unterlagen, elektronische Flight Bags (EFB) und Bordmahlzeiten.

Ein wesentliches Merkmal herkömmlicher Airbus-Sidesticks ist ihr passives, ungekoppeltes Design. Der Stick des Ersten Offiziers bewegt sich nicht synchron mit, wenn der Kapitän steuert. Tätigen beide Piloten zeitgleich Eingaben, addieren die Rechner die Ausschläge algebraisch (Zustand: Dual Input), begleitet von akustischen und visuellen Warnsignalen, bis ein Pilot die Prioritätstaste (Takeover Priority Button) drückt.

Die Boeing-Philosophie: Letztentscheidung bei der Besatzung (Soft Envelope Protection)

Obwohl Boeing bei den Modellen 777 und 787 ebenfalls auf hochentwickelte digitale Fly-by-Wire-Technik setzt, hält der US-Hersteller an seiner traditionellen Doktrin fest: Die lizenzierte Cockpitbesatzung trägt die Gesamtverantwortung für die Flugdurchführung und muss stets die physische Möglichkeit behalten, Systeme zu übersteuern.

1. Weiche Schutzfunktionen (Soft Protections) bei Boeing 777 und 787

Bei den Fly-by-Wire-Modellen von Boeing überwachen die primären Flugsteuerungsrechner (PFC) den Flugbereich kontinuierlich, greifen aber nicht als unüberwindbare Barriere ein:

• Nähert sich das Flugzeug einem kritischen Anstellwinkel oder überschreitet es 35° Querneigung, erhöht das System spürbar den mechanischen Gegendruck am Steuerhorn (Control Column Backdrive Force).
• Erfordert eine extreme taktische Situation (wie ein Notausweichmanöver vor einem Geländehindernis) jedoch maximale Leistung, kann der Pilot diesen künstlichen Federwiderstand mit erhöhtem Kraftaufwand überwinden, um das maximale aerodynamische Auftriebspotenzial der Maschine abzurufen.

2. Das aktive, gekoppelte Steuerhorn (Active Control Column)

Boeing hält am zentralen Steuerhorn zwischen den Beinen der Piloten fest. Beide Steuerhörner sowie die Seitenruderpedale sind mechanisch oder elektromechanisch miteinander gekoppelt. Zieht der Kapitän am Horn, vollzieht das Steuerhorn des Copiloten exakt dieselbe Bewegung in Echtzeit.

Dies gewährleistet eine unmittelbare, nonverbale Situationswahrnehmung (Situational Awareness): Jeder Pilot sieht und fühlt, welche Steuereingaben das andere Besatzungsmitglied oder der Autopilot vornimmt.

Schubregelung: Bewegliche Schubhebel vs. feste Rastpositionen

Die unterschiedlichen Ansätze erstrecken sich auch auf die automatische Triebwerksregelung (Autothrottle bei Boeing vs. Autothrust bei Airbus).

Boeing Autothrottle: Servomotorisch nachgeführte Hebel

In Boeing-Cockpits sind die Schubhebel mit Stellmotoren gekoppelt, die sich synchron zu den automatischen Leistungsanforderungen vor- und zurückbewegen. Reduziert die Automatik den Schub im Sinkflug oder erhöht ihn im Steigflug, wandern die Hebel entsprechend mit. Die Hand am Schubhebel vermittelt dem Piloten ein haptisches Feedback über den aktuellen Energiezustand der Triebwerke.

Airbus Autothrust: Feste Raststufen (Detents)

Bei Airbus werden die Schubhebel nach dem Start in die feste Rastposition CL (Climb) eingerastet und verbleiben dort während des gesamten Reiseflugs. Das FADEC-System steuert den Treibstofffluss und den Triebwerksschub rein digital, ohne mechanische Hebelbewegung im Cockpit. Der aktuelle Schubwert wird primär über die digitalen Anzeigen auf dem zentralen Triebwerksdisplay (Engine/Warning Display – E/WD) abgelesen.

Praxisvergleich: Das Urteil der Verkehrspiloten

Piloten mit Musterberechtigungen für beide Hersteller heben unterschiedliche operative Stärken und Herausforderungen beider Systeme hervor.

Vorteile des Airbus-Systems:

• Arbeitsplatzergonomie: Der Verzicht auf das Steuerhorn schafft Beinfreiheit, vereinfacht die Nutzung des Arbeitstisches und des EFB-Tablets und erleichtert das Ein- und Aussteigen.
• Automatische Trimmung: Im Normal Law trimmt das System die Längsachse bei Geschwindigkeitsänderungen und Kurvenflügen selbsttätig aus, was manuelle Trimmkorrekturen erübrigt.
• Berechenbarer Schutz unter Höchstbelastung: Bei Scherwindverfahren (Windshear Escape) kann der Sidestick ohne Zögern voll nach hinten gezogen werden – das System liefert den maximalen Auftrieb ($\alpha_{\text{max}}$) ohne Strömungsabriss.

Besonderheiten des Airbus-Systems:

• Fehlendes haptisches Feedback: Die getrennte Bewegung der Sidesticks erfordert eine strikte verbale Kommunikation, da Eingaben des einen Piloten am anderen Stick nicht mechanisch spürbar sind.
• Rückstufung der Steuergesetze (Law Degradation): Bei mehrfachen Sensorfehlern (z. B. Vereisung der Pitotrohre) schaltet das System in das Alternate Law oder Direct Law um, wodurch die Schutzfunktionen entfallen und klassisches Trimmverhalten erforderlich wird.

Vorteile des Boeing-Systems:

• Haptische Situationswahrnehmung: Gekoppelte Steuerhörner und mitlaufende Schubhebel vermitteln kontinuierlich den Zustand von Flugzeug und Autopilot über das Tast- und Sehfeld.
• Volle Handlungsfreiheit: Piloten behalten die Möglichkeit, Grenzwerte in absoluten Ausnahmesituationen eigenverantwortlich zu überschreiten.

Besonderheiten des Boeing-Systems:

• Platzbedarf im Cockpit: Die Steuerhaussäule beansprucht Raum vor dem Sitz, verhindert feste Klapptische und erfordert Halterungen für Tablets an den Seitenfenstern.
• Klassische Trimmungsroutine: Die Steuerlogik bildet das Verhalten konventioneller Flugzeuge nach, was eine regelmäßige Geschwindigkeits- und Leistungstrimmung im Handflug erfordert.

Moderne Annäherung: Aktive Sidesticks in neuen Flugzeugmustern

In modernen Flugzeugentwicklungen nähern sich die beiden Philosophien zunehmend an. Deutlich wird dies bei Mustern wie dem Airbus A220 (ursprünglich Bombardier CSeries) sowie Geschäftsreisejets wie der Gulfstream G500/G600.

Diese Flugzeuge nutzen aktive Sidesticks (Active Sidesticks). Sie verbinden die freie Cockpitergonomie des Seitenknüppels mit integrierten Servomotoren: Bewegt ein Pilot seinen Stick, folgt der andere synchron. Zudem erzeugen sie künstliche Widerstandskräfte und taktile Warnsignale wie den Stick Shaker. Dies verbindet moderne Cockpit-Ergonomie mit bewährter haptischer Rückmeldung.

Fazit: Zwei Wege zu höchster Flugsicherheit

Die Gegenüberstellung der Philosophien von Airbus und Boeing kennt keinen Verlierer; beide Ansätze stellen hochentwickelte, erprobte Sicherheitskonzepte dar. Airbus setzt auf den Schutz vor menschlichen Fehleingaben durch softwarebasierte Flugbereichsbeschränkungen. Boeing betont die fliegerische Tradition, nach der das Urteilsvermögen der Besatzung die letzte Barriere im Flugbetrieb bildet.

Die Sicherheitsstatistiken beider Hersteller liegen auf vergleichbarem Niveau und stehen für die sicherste Epoche der Luftfahrtgeschichte. Ob über digitale Steuergesetze im Normal Law per Sidestick oder über gekoppelte Steuerhörner: Das Fundament der Flugsicherheit bleibt das präzise Zusammenspiel aus fundierter Ausbildung, Standardverfahren und moderner Bordtechnik.
