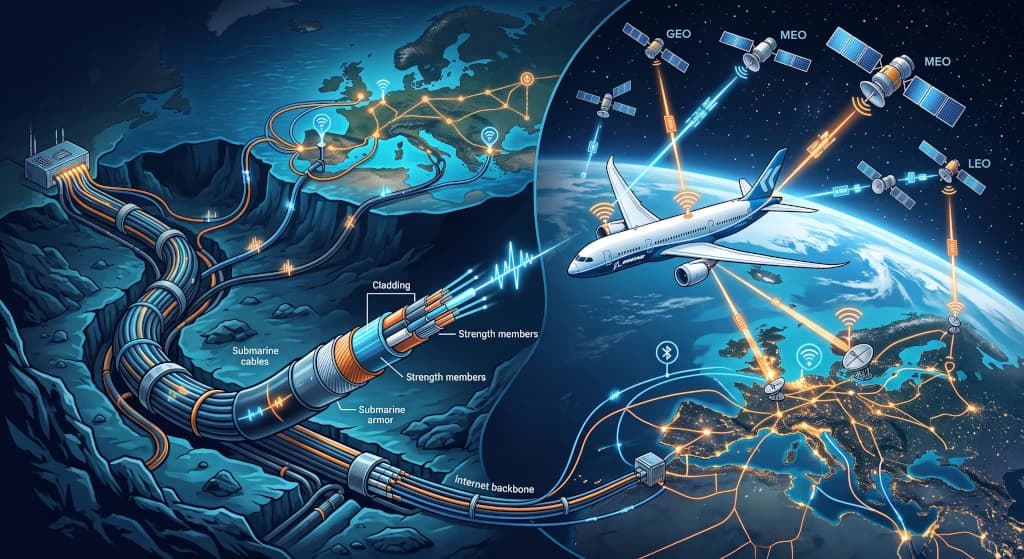

Unsichtbare Infrastruktur: Wie Seekabel und Satelliten Flugzeuge vernetzen

Einführung

Wenn Sie in Ihrem Sitz in elftausend Metern Höhe über dem weiten Atlantischen Ozean sitzen, durch soziale Medien scrollen, Textnachrichten mit Ihrer Familie am anderen Ende der Welt austauschen oder ein Live-Spiel auf dem Bildschirm in Ihrer Kopfstütze verfolgen, denken Sie selten über den physischen Weg nach, den diese Datenpakete zurücklegen. Für den durchschnittlichen Passagier wirkt die Konnektivität an Bord wie eine Art Magie im Äther. In Wirklichkeit steckt hinter jeder versendeten E-Mail und jedem präzisen Telemetriebericht, der auf dem Monitor eines Fluglotsen landet, das komplexeste hybride Telekommunikations-Ökosystem der Erde.

Diese gewaltige Maschinerie verbindet Tausende Kilometer Glasfaserkabel auf dem Meeresgrund, ein weltweites Netz von Bodenstationen (Teleports), Konstellationen aus geostationären und erdnahen Satelliten sowie phasengesteuerte Mikroantennen unter aerodynamischen Radomen auf den Rümpfen moderner Jets. Die Konnektivität in der Luftfahrt ist weit mehr als nur ein Komfortgewinn für Fluggäste – sie bildet das Nervensystem der modernen Flugsicherheit (über Systeme wie ACARS, CPDLC und satellitengestütztes ADS-B). Blicken wir genauer auf diese unsichtbare Infrastruktur, die einen mit 900 km/h fliegenden Metallkoloss zu einem nahtlosen Knotenpunkt des globalen Internets macht.

Die doppelte Natur des Signals: Warum Satelliten den Meeresboden brauchen

Es ist ein weit verbreiteter Mythos, dass Satelliteninternet an Bord von Flugzeugen völlig losgelöst von terrestrischer Infrastruktur funktioniert. Tatsächlich ist die Umlaufbahn im Weltraum nur ein einziges Glied in der Übertragungskette. Ohne die unterseeischen Glasfaserkabel, über die mehr als 95 % des weltweiten Internetverkehrs fließen, könnte sich kein Flugzeug mit dem globalen Datennetz verbinden.

Der physische Weg eines Signals aus der Flugzeugkabine zum Boden verläuft in folgendem Kreislauf:

• Kabinensegment (In-Cabin): Ihr Smartphone verbindet sich über bordeigene Wi-Fi-Zugangspunkte (WAPs) mit dem Bordserver, von wo aus das Signal an das bordeigene Satellitenmodem weitergeleitet wird.
• Weltraumsegment (Uplink/Downlink): Die auf dem Rumpfrücken montierte Antenne sendet ein Funksignal an einen Telekommunikationssatelliten (in LEO- oder GEO-Umlaufbahn), der das Signal verstärkt und an eine designierte Bodenstation (Teleport) heruntersendet.
• Boden- und Untersee-Segment: Der Teleport ist direkt an das terrestrische Glasfaser-Backbone angebunden. Befindet sich der Zielserver auf einem anderen Kontinent (wenn Sie beispielsweise über dem Pazifik eine Nachricht an einen Server in Europa senden), wandert das Datenpaket in Sekundenbruchteilen durch transozeanische Tiefseekabel wie MAREA oder Dunant in Tiefen von bis zu 8.000 Metern unter dem Meeresspiegel.

Dieser gesamte Vorgang – vom Klick auf „Senden“ an Bord über den Weg in den Orbit, die Durchquerung des Ozeanbodens bis zum Eintreffen beim Zielserver – dauert lediglich den Bruchteil einer Sekunde. Diese Symbiose zwischen Meerestiefen und Weltraum ist das Fundament der modernen Luftfahrttelematik.

Die Evolution der Funkbänder: Vom schmalbandigen L-Band zum High-Throughput Ka-Band

Die Geschichte der Satellitenkommunikation in der Luftfahrt ist eine ständige Jagd nach höherer Bandbreite. Über Jahrzehnte hinweg nutzte die Luftfahrt schmale Funkbänder, die für kurze Textdepeschen im Cockpit ausreichten, für multimediale Anwendungen jedoch völlig ungeeignet waren.

1. L-Band (1–2 GHz): Das unverwüstliche Fundament der Sicherheit

Über viele Jahre hinweg bildeten die Satellitennetze von Inmarsat (heute Viasat) und Iridium im L-Band das Rückgrat der maritimen und flugbetrieblichen Sicherheit. Das L-Band zeichnet sich durch lange Funkwellen aus, die selbst dichteste Gewitterwolken und Starkregen problemlos durchdringen. Die Übertragungsrate ist jedoch gering – sie liegt bei wenigen hundert Kilobit pro Sekunde. Aus diesem Grund bleibt das L-Band exklusiv der sicherheitskritischen Cockpitkommunikation (Safety Services) vorbehalten, bei der absolute Ausfallsicherheit oberste Priorität hat.

2. Ku-Band (12–18 GHz): Der Durchbruch des kommerziellen Bord-WLAN

Die eigentliche Revolution für Passagiere begann mit der Einführung des Ku-Bands durch Anbieter wie Panasonic Avionics und Anuvu. Die höheren Frequenzen ermöglichten Streaming-Geschwindigkeiten von 10 bis 30 Mbps pro Flugzeug. Obwohl dies ein gewaltiger qualitativer Sprung war, leidet das Ku-Band unter wetterbedingter Signaldämpfung (Rain Fade) und Bandbreitenengpässen, wenn viele Flugzeuge denselben Satelliten-Footprint nutzen.

3. Ka-Band (26–40 GHz): Die Breitband-Autobahn über den Wolken

Zum modernen Standard für Langstreckenflotten entwickelt sich das Ka-Band, das von Systemen wie Viasat und Inmarsat Global Xpress genutzt wird. Die noch höheren Frequenzen ermöglichen Übertragungsraten von über 100 Mbps pro Flugzeug, sodass Passagiere 4K-Videos streamen und Online-Spiele nutzen können. Diese Systeme nutzen moderne Spot-Beam-Technologie, die hochfrequentierte Flugkorridore wie Scheinwerferkegel gezielt mit Bandbreite ausleuchtet.

Orbitale Architekturen: Geostationäre Giganten versus LEO-Megakonstellationen

Die Luftfahrttelekommunikation erlebt derzeit ihren tiefgreifendsten strukturellen Wandel seit dem Beginn der Satellitenübertragung: den technologischen Wettbewerb zwischen traditionellen geostationären Satelliten (GEO) und erdnahen Konstellationen (LEO).

GEO-Satelliten (Geostationary Orbit): Enorme Reichweite, aber hohe Latenz

GEO-Satelliten stehen scheinbar fest über einem Punkt am Äquator in einer Höhe von 35.786 Kilometern. Ihr großer Vorteil ist das riesige Abdeckungsgebiet – bereits drei geostationäre Satelliten genügen, um fast die gesamte Erdoberfläche (mit Ausnahme der Polarregionen) abzudecken. Diese enorme Distanz schafft jedoch eine unumstößliche physikalische Hürde: die Signallaufzeit (Latenz). Die Signallaufzeit vom Flugzeug zum Satelliten und zurück zur Erde liegt im Schnitt bei 500 bis 700 Millisekunden, was bei interaktiven Webdiensten zu spürbaren Verzögerungen führt.

Die LEO-Revolution (Low Earth Orbit): Starlink und OneWeb

Das Aufkommen von Megakonstellationen in erdnahen Umlaufbahnen – wie Starlink Aviation (Umlaufhöhe ca. 550 km) und Eutelsat OneWeb (ca. 1.200 km) – hat die Spielregeln der Bordkonnektivität grundlegend verändert:

• Extrem niedrige Latenzzeiten: Durch die drastische Verringerung der Distanz sinkt die Signallaufzeit auf 20 bis 40 ms, was der Leistungsfähigkeit terrestrischer Glasfaseranschlüsse entspricht.
• Vollständige Polarabdeckung: LEO-Satelliten umkreisen die Erde auf polaren Bahnen und gewährleisten unterbrechungsfreies Breitbandinternet über der Arktis und Antarktis – unverzichtbar für Transpolarrouten, auf denen GEO-Satelliten unter den Horizont abtauchen.
• Netzwerk-Redundanz: Ein aus Tausenden Kleinsatelliten bestehendes Netz ist gegen den Ausfall einzelner Knotenpunkte vollkommen immun; das Flugzeug wechselt den Kontaktstrahl in Millisekunden von einem Satelliten zum nächsten.

Rumpftechnik: Aerodynamik, Phased-Array-Antennen und thermische Belastung

Die Montage einer Satellitenantenne auf der Außenseite eines Passagierflugzeugs stellt höchste Anforderungen an Materialwissenschaft und Aerodynamik. Die schützende Antennenverkleidung auf dem Rumpfrücken – das sogenannte Radom (Radome) – muss extremen Belastungen standhalten.

Mechanische Kardanantennen vs. Phased-Array-Matrizen (AESA)

Ältere Generationen setzten auf motorisierte Parabolspiegel, die sich im Radom mechanisch drehten, um den Satelliten bei Flugmanövern nachzuführen. Diese Systeme brachten hohes Gewicht, aerodynamischen Widerstand und regelmäßigen Wartungsbedarf durch verschleißende Schrittmotoren mit sich.

Die moderne Luftfahrt wechselt konsequent zu elektronisch gesteuerten Phased-Array-Antennen (Electronically Steered Array – ESA). Mit einer flachen Bauhöhe von wenigen Zentimetern kommen sie vollständig ohne bewegliche mechanische Teile aus. Der Funkstrahl wird rein digital über die Phasenverschiebung Tausender winziger Sendeelemente gesteuert, was unterbrechungsfreie Wechsel zwischen Satelliten in Millisekunden ermöglicht.

Radome werden aus speziellen Quarz- und Glasfaser-Verbundwerkstoffen gefertigt, die für Funkwellen vollkommen durchlässig sind und gleichzeitig extremen Bedingungen trotzen:

• Anströmgeschwindigkeiten von über 950 km/h und Hagelschlag.
• Temperaturunterschieden von +50 °C auf dem Vorfeld in der Wüste bis zu -60 °C auf Reiseflughöhe.
• Blitzeinschlägen in der Luft, die über integrierte Ableiterstreifen sicher in die Flugzeugstruktur abgeleitet werden.

Das digitale Herz des Cockpits: ACARS, CPDLC und Flugsicherheit

Während Entertainment-Streaming für Passagiere im Fokus der Öffentlichkeit steht, liegt die eigentliche Priorität der Flugzeugkonnektivität in der Telemetrie und der Betriebssicherheit. Moderne Verkehrsflugzeuge sind fliegende Rechenzentren, die pro Flugstunde Gigabytes an Diagnosedaten produzieren.

Die tragenden Säulen der operativen Flugvernetzung sind:

• ACARS (Aircraft Communications Addressing and Reporting System): Ein digitales Datenfunkprotokoll, das automatisch Triebwerksparameter, Treibstoffverbrauch, Gewichtsbilanzen und technische Warnungen direkt an das Operations Control Center (OCC) der Airline übermittelt.
• CPDLC (Controller-Pilot Data Link Communications): Ein digitales Textkommunikationssystem zwischen Piloten und Fluglotsen (ATC). Es ersetzt den oft verrauschten HF/VHF-Sprechfunk über den Ozeanen und eliminiert Missverständnisse bei Höhen- und Kursfreigaben.
• Satellitengestütztes ADS-B: Bordeigene Transponder senden GPS-Position, Flughöhe und Geschwindigkeit direkt an Satellitenempfänger im Orbit (z. B. im Aireon-Netzwerk), was eine lückenlose globale Echtzeitüberwachung ohne ozeanische Radar-Funklöcher ermöglicht.

Fazit: Die vernetzte Zukunft über den Wolken

Die Konnektivität an Bord hat sich vom reinen Luxusmerkmal zur unverzichtbaren Säule des modernen Luftverkehrs entwickelt. Diese unsichtbare Infrastruktur, die Tiefseegräben, Erdumlaufbahnen und Verkehrsflugzeuge miteinander verknüpft, hat das Phänomen der Isolation auf Reisen endgültig überwunden.

Durch das Zusammenspiel erdnaher LEO-Satelliten, leistungsfähiger GEO-Plattformen und weltweiter Unterseekabel ist das Passagierflugzeug zu einem integralen Bestandteil der globalen Cloud geworden. Wenn Sie das nächste Mal in zehntausend Metern Höhe ein Foto über den Wolken versenden, denken Sie daran: Dieser winzige Lichtimpuls hat den Weltraum durchquert, den Grund des Ozeans passiert und Tausende Kilometer Glasfaser durchlaufen, um Ihren Sitzplatz mit der ganzen Welt zu verbinden.
